De onzichtbare warmterivier onder onze straten

De overgang van individuele cv-ketels naar collectieve warmtenetten verandert de ondergrond van Nederlandse woonwijken ingrijpend. Waar vroeger vooral gasleidingen en kabels bepalend waren, komen daar geïsoleerde aanvoer- en retourleidingen voor warmte bij. Die infrastructuur ligt onder trottoirs, rijbanen en plantsoenen en verbindt een warmtebron met woningen, bedrijven en publieke gebouwen. De principes van zulke stedelijke systemen worden internationaal beschreven in achtergrondinformatie over district heating.

Onder de straat stroomt continu verwarmd water door een netwerk dat onder druk staat. De temperatuur kan, afhankelijk van ontwerp en warmtebron, oplopen tot ongeveer 70 tot 90 graden Celsius. Dat stelt eisen aan materiaalkeuze, isolatie, laswerk, monitoring en de manier waarop leidingen mechanisch kunnen bewegen. Voor omwonenden en ondernemers is vooral zichtbaar dat straten tijdelijk worden opengebroken, maar achter die werkzaamheden schuilt een nauwkeurig technisch en logistiek proces. Dit artikel laat zien hoe dat proces werkt, welke hinder kan ontstaan en hoe een goede fasering de bereikbaarheid en leefbaarheid beschermt.

Het ontwerp van een robuust ondergronds leidingstelsel

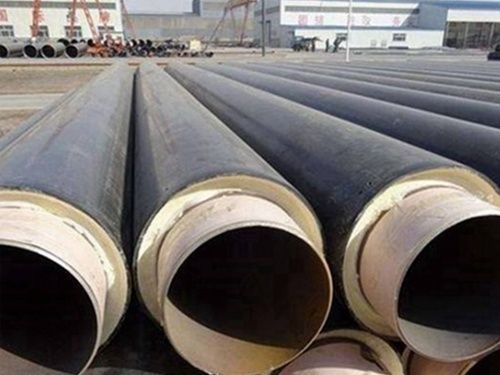

Een warmteleiding bestaat doorgaans uit drie concentrische onderdelen. In het midden bevindt zich de mediumbuis, meestal van staal bij hogere temperaturen en drukken, of van een geschikt kunststof materiaal bij bepaalde lagere-temperatuursystemen. Rond deze buis zit een laag PUR-isolatie, die de warmte zo veel mogelijk binnen het leidingstelsel houdt. Daaromheen bevindt zich een beschermende mantel, vaak van kunststof, die de isolatie beschermt tegen vocht, bodemdruk en beschadiging tijdens aanleg en gebruik.

Er zijn grofweg twee uitvoeringsprincipes. Starre leidingsystemen bestaan uit voorgeïsoleerde rechte leidingdelen. Zij zijn geschikt voor grotere diameters, langere tracés en situaties waarin hoge temperaturen en drukken een belangrijke rol spelen. Flexibele leidingen kunnen makkelijker om bestaande kabels, funderingen en andere obstakels heen worden gelegd. Dat is vooral praktisch in bestaande wijken met beperkte ruimte, korte aansluitingen of een ingewikkelde ondergrond. De keuze hangt af van de afstand, de bodemgesteldheid, de diameter, de gewenste temperatuur en de beschikbare werkruimte.

Onderdeel	Functie	Aandachtspunt bij aanleg
Mediumbuis	Vervoert het warme water naar gebouwen en voert afgekoeld water terug	Bestand tegen temperatuur, druk en corrosie
PUR-isolatie	Beperkt warmteverlies naar de bodem	Moet droog en onbeschadigd blijven
Beschermende mantel	Beschermt isolatie en leiding tegen de omgeving	Vraagt zorgvuldige verbindingen en afdichting
Bewakings- en detectiesysteem	Signaleert vocht of mogelijke lekkage	Moet bereikbaar en controleerbaar blijven

Een primair netwerk transporteert warmte vanaf een centrale bron naar verdeelpunten of gebouwen. Via warmtewisselaars wordt de warmte overgedragen aan een secundair systeem in een gebouw of buurt. Het afgekoelde water gaat via een retourleiding terug naar de bron. Door de leidingen goed te isoleren, routes efficiënt te kiezen en diameters af te stemmen op de warmtevraag, blijft het verlies over langere afstanden beperkt. In gebouwen zorgt een afleverset ervoor dat het warme netwerkwater gescheiden blijft van het water in de radiatoren en tapwaterinstallatie.

Krachten van staal en stoom door thermische uitzetting

Een leiding die tijdens de aanleg op bodemtemperatuur ligt, wordt korter of langer zodra er warm water doorheen stroomt. Het basisprincipe is eenvoudig: materiaal zet uit bij opwarming en krimpt bij afkoeling. Staal zet per meter slechts beperkt uit, maar over tientallen of honderden meters kan die beweging aanzienlijk worden. Omdat de leiding in de bodem wordt omringd door grond, ontstaat wrijving. Als de beweging niet gecontroleerd wordt opgevangen, kunnen grote trek- en drukspanningen ontstaan bij lassen, bochten en aansluitingen.

Ingenieurs verwerken daarom expansiemogelijkheden in het ontwerp. Dat kan met expansiebochten, U-lussen, axiale compensatoren of met vooraf bepaalde spanningsvrije aanleg. Ook de volgorde van lassen, aanvullen en in bedrijf nemen is belangrijk. Een leidingtracé wordt niet zomaar volledig vastgezet; de constructie moet gecontroleerd kunnen bewegen zonder dat de beschermende mantel, de isolatie of de verbindingen worden overbelast.

• Expansiebochten geven de leiding ruimte om lengteveranderingen op te vangen.
• U-lussen verdelen thermische beweging over een groter deel van het tracé.
• Compensatoren nemen axiale verplaatsingen op waar een rechte leiding onvoldoende bewegingsruimte heeft.
• Vaste punten en geleidingen sturen de beweging naar plaatsen waar die constructief is voorzien.
• Lekdetectie kan helpen om vocht in de isolatie of een beginnende storing vroeg te signaleren.

Naast thermische uitzetting moet het systeem hydraulisch in balans blijven. Pompen houden de circulatie op gang, terwijl regelkleppen de hoeveelheid water aanpassen aan de actuele warmtevraag. Differentiaaldrukregelaars voorkomen dat drukverschillen te groot worden wanneer afsluiters, radiatoren of gebouwinstallaties gedeeltelijk sluiten. Het onderliggende principe is ook bekend uit gesloten verwarmingsinstallaties: als de doorstroming vrijwel volledig wordt geblokkeerd, kunnen drukproblemen en ongewenste bedrijfscondities ontstaan. In een warmtenet wordt daarom zorgvuldig gekeken naar minimale doorstroming, retourtemperatuur en de instelling van regelapparatuur.

Navigeren in een overvolle ondergrond

Een nieuwe warmteleiding wordt zelden aangelegd in een lege strook grond. Onder Nederlandse straten liggen gasleidingen, drinkwaterleidingen, riolering, elektriciteitskabels, telecomverbindingen en glasvezel. Daar komen funderingen, boomwortels, oude onbekende leidingen en soms historische wijzigingen in het straatprofiel bij. Tekeningen en registraties geven belangrijke informatie, maar sluiten niet uit dat de werkelijke ligging afwijkt van de beschikbare gegevens.

Dat maakt voorbereiding en detectie cruciaal. Vooraf worden kabels en leidingen geïnventariseerd, proefsleuven gegraven en uitvoeringsplannen afgestemd met netbeheerders. Tijdens het ontgraven gebeurt dat stap voor stap, vaak met handmatig vrijmaken rond kwetsbare verbindingen. Graafschade kan leiden tot uitval, veiligheidsrisico’s, herstelkosten en vertraging voor de hele buurt. Nieuwe technieken proberen daarom de ondergrond sneller en nauwkeuriger zichtbaar te maken. Het project Quantum Sensing voor ondergrondse infrastructuur | HvA onderzoekt bijvoorbeeld zeer gevoelige metingen op basis van quantummechanische principes. Het doel is onder meer om leidingen voor gas, water en elektriciteit beter in kaart te brengen en onverwachte schade bij werkzaamheden te verminderen.

• Vooronderzoek combineert registraties, ontwerptekeningen en informatie van netbeheerders.
• Proefsleuven maken de feitelijke ligging van belangrijke leidingen zichtbaar voordat zwaar materieel wordt ingezet.
• Detectietechnieken kunnen helpen bij het vinden van verbindingen die niet volledig of nauwkeurig geregistreerd zijn.
• Handmatig ontgraven blijft nodig wanneer de afstand tot een kwetsbare leiding klein is.
• Werkvergunningen en toezicht zorgen dat de afgesproken werkwijze op de bouwplaats wordt gevolgd.

Ook de afstand tussen warmteleidingen en andere netwerken vraagt aandacht. Vooral drinkwaterleidingen mogen niet ongecontroleerd door een warmteleiding worden opgewarmd. Ontwerpers kijken daarom naar ligging, isolatiewaarde, kruisingen, beschermende voorzieningen en de lokale bodemomstandigheden. De exacte afstand is niet overal hetzelfde, omdat normen, materiaalkeuze en uitvoeringssituatie verschillen. In de praktijk wordt de oplossing per kruising technisch uitgewerkt en afgestemd met de betrokken netbeheerders. Voor omwonenden betekent dit dat een ogenschijnlijk kleine wijziging in het tracé soms nodig is om veiligheid en leveringszekerheid te waarborgen.

Van opengebroken straat naar warme huiskamer

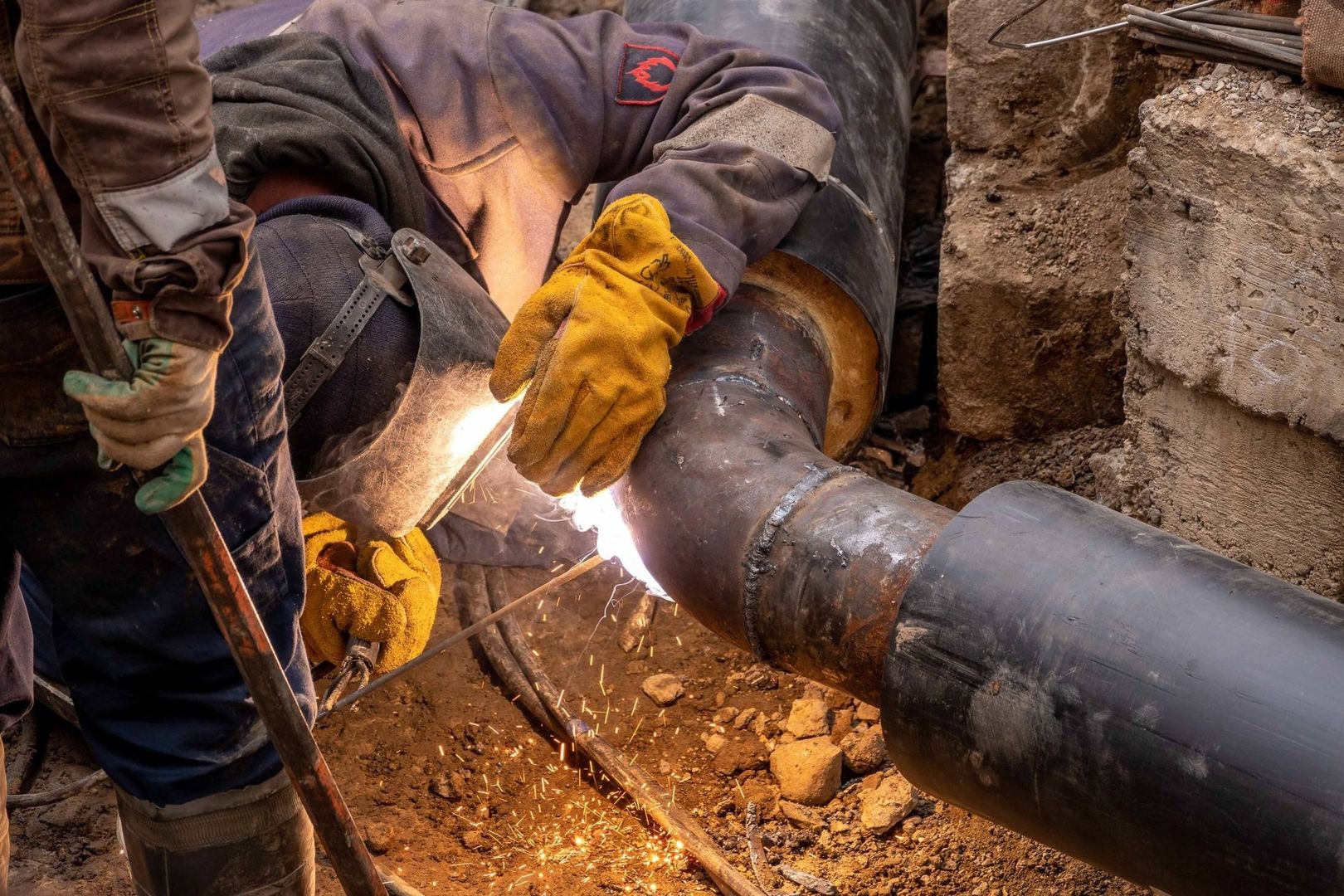

De aanleg wordt meestal opgeknipt in beheersbare werkvakken. Eerst worden de planning, vergunningen, verkeersmaatregelen en kabel- en leidinginformatie gecontroleerd. Daarna wordt een beperkt deel van de straat afgezet, de verharding verwijderd en de sleuf gegraven. Leidingen worden op hun plaats gebracht, gelast of gekoppeld, geïsoleerd gecontroleerd en vervolgens getest. Pas daarna wordt de sleuf aangevuld en wordt de straat tijdelijk of definitief hersteld.

Die fasering is niet alleen technisch nodig, maar ook belangrijk voor de bereikbaarheid. Een open sleuf wordt zo kort mogelijk gehouden en de aannemer probeert looproutes, entrees en noodtoegangen beschikbaar te houden. In smalle straten kunnen tijdelijke loopbruggen worden geplaatst. Voor fietsers en automobilisten kunnen omleidingen of aangepaste rijrichtingen nodig zijn. Ondernemers hebben daarnaast behoefte aan duidelijke informatie over bevoorrading, parkeermogelijkheden en de momenten waarop een entree tijdelijk minder goed bereikbaar is.

1. Informeren en voorbereiden met een werkplanning, contactpunt, verkeersplan en controle van bestaande kabels en leidingen.
2. Werkvak inrichten met afzettingen, veilige looproutes, tijdelijke toegang en waar nodig een omleiding.
3. Sleuf graven en leiding leggen waarbij kwetsbare netwerken zorgvuldig worden vrijgemaakt.
4. Leidingen verbinden en testen met controles op lasverbindingen, druk, isolatie en mogelijke lekkage.
5. Sleuf sluiten en straat herstellen waarna de volgende fase kan beginnen.
6. Gebouwen aansluiten door de distributieleiding te verbinden met de afleverset in de meterkast of technische ruimte.

De laatste stap vindt vaak plaats wanneer het hoofdnet al gereed is. Een aansluiting voert het warme water naar de afleverset, waar warmtewisselaars en regelapparatuur de warmte overdragen aan verwarming en tapwater. De bestaande cv-ketel kan daardoor verdwijnen of een andere functie krijgen, afhankelijk van het ontwerp van het gebouw. Voor bewoners is het belangrijk dat de installateur tijdig toegang kan krijgen tot de meterkast of technische ruimte. Een aansluiting moet niet alleen technisch passen, maar ook veilig, bereikbaar en onderhoudbaar blijven.

Samen bouwen aan een toekomstbestendige wijk

Een warmtenet is een ondergrondse puzzel waarin civiele techniek, werktuigbouwkunde, verkeersveiligheid en omgevingscommunicatie samenkomen. Ingenieurs bepalen het tracé en de leidingconstructie, netbeheerders bewaken de kruisingen met bestaande infrastructuur en aannemers vertalen het ontwerp naar dagelijkse werkzaamheden op straat. Bewoners, ondernemers en pandeigenaren leveren eveneens belangrijke informatie, bijvoorbeeld over toegangen, laad- en losmomenten, kwetsbare bedrijfsprocessen of situaties die niet op tekeningen staan.

De hinder boven de grond is meestal tijdelijk, terwijl de leidingen tientallen jaren onderdeel blijven van de wijk. Dat perspectief neemt praktische overlast niet weg, maar maakt wel duidelijk waarom zorgvuldig testen, goede isolatie, lekbewaking en een gecontroleerde ingebruikname nodig zijn. Wie de werkzaamheden goed wil volgen, kan de volgende stappen nemen:

• Bewaar de planning en controleer regelmatig berichten van gemeente, netbeheerder en aannemer.
• Noteer het telefoonnummer of e-mailadres van de omgevingsmanager voor vragen over toegang en bereikbaarheid.
• Meld tijdig bijzondere situaties, zoals een bedrijfslocatie met vaste bevoorrading of een woning waar toegang lastig te organiseren is.
• Houd tijdelijke looproutes, afzettingen en verkeersaanwijzingen vrij, ook wanneer de situatie dagelijks verandert.
• Vraag na de aansluiting naar de werking van de afleverset, de onderhoudsverantwoordelijkheid en de procedure bij storingen.

Zo blijft de overgang naar collectieve warmte overzichtelijk en beheersbaar. Een goed ontworpen warmtenet verdwijnt uiteindelijk grotendeels uit beeld, maar de kwaliteit ervan hangt af van keuzes die tijdens ontwerp, aanleg en communicatie worden gemaakt. Heldere informatie en professioneel omgevingsmanagement zorgen ervoor dat de straat bereikbaar blijft terwijl ondergronds wordt gebouwd aan een stabiele, toekomstbestendige warmtevoorziening.
